用平均值表测量噪声电压

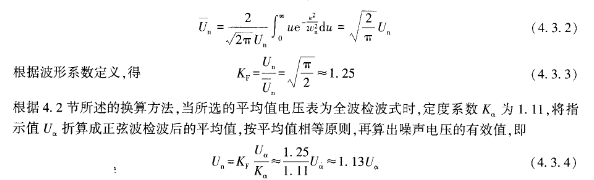

   噪声电压,一般指噪声电压的有效值,当然用有效值电压表测量是比较方便的。使用平均值电压表也能测量噪声电压,与4.2节波形换算方法类似,需求出噪声电压的波形系数。利用式(4.3.1)并考虑到噪声电压具有正态分布的对称性. H55S1222EFP-75M

   图43.1 噪声电压的波形图

    根据4.2节所述的换算方法,当所选的平均值电压表为全波检波式时,定度系数Κα为1.11,将指示值σα折算成正弦波检波后的平均值,按平均值相等原则,再算出噪声电压的有效值,将平均值电压表的指示值乘以1.13就是噪声电压的有效值,这是很方便的。当用分贝刻度测量时,只要在分贝指示值上加上1.1dB即可(因为⒛坨1.13≈1.1)。

    测量噪声电压时,还要注意到平均值电压表本身的带宽应该比被测电路的噪声带宽大得多。对于多级放大器而言,其噪声带宽近似等于其3dB带宽。在测量噪声电压时应当选择频率范围尽量宽的平均值电压表,以减小测量误差。

    由图4.3.1可以看出,噪声电压在某些时刻的峰值很高,可能会超过电压表中放大器的动态范围,产生削波现象,这也会影响测量的准确度。有效值电压表和平均值电压表都存在这种问题,克服的方法是利用量程开关,使指针不要偏转到满度附近。例如,使其指针指在刻度线的半左右,这样输人到电压表中放大器的信号峰值就会小一些,从而提高测量的准确度。
