常用电力电子器件的仿真模型

    SImulink是一个模块图环境,用于多域仿真及基于模型的设计,支持系统级设计、H55S1222EFP-75M仿真、自动代码生成以及嵌人式系统的连续测试和验证。⒏muhllk提供图形编辑器、可自定义的模块库及求解器,能够进行动态系统建模和仿真。MATLAB的工具箱有极其丰富的内涵,现在结合本书内容,主要介绍MATLAB⒏muhnk/Power system工具箱的模块搭建及系统的仿真技术。本书以MATLAB R⒛14a版本为基础,介绍典型电力电子器件和常用典型环节的仿真模型的功能及使用方法,并对典型的电力电子变换器进行建模与仿真。

   mulink工具箱

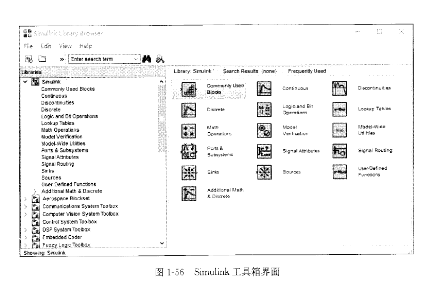

   在MATI'AB命令窗口输入【Simulink】命令,或单击MATI'AB工具栏中的⒏muhnk图标,则打开⒏mulink工具箱界面,如图⒈56所示。

    图⒈56中左侧的树状目录是各分类模块库的名称。在分类模块库下还有二级模块子库,双击模块库名则可展开或关闭二级模块子库的目录。从图⒈56左侧可以看到,整个⒏mulink工具箱由若干个模块子库构成,故图⒈56左侧又称为工具箱浏览器。可以看出,⒏mulink的基本模块库包括16个子模块库,常用的模块子库有:通用模块子库(Commonly Used Bloc“)、连续模块子库(Col・tinous)、离散模块子库(Dlscrete)、逻辑和位操作模块子库(Logic and⒏t Operatlons)、查表函数模块子库(Lookup T曲l∞)、一般数学运算子库(Math Operaoons)、端口与子系统(Ports⒏Subsystems)、输出模块子库(Sinks)、信源模块子库(Sources)、用户自定义函数模块子库(Use⒈DeⅡned Fullctio灬)等。
