器件和放大器噪声的测量

   一般噪声测量采用两种方法,即正弦信号法和噪声发生器法。二者各有一定的应用范围和一定的限制,选择哪一种方法取决于频率范围和所选用的仪器仪表。H55S1222EFP-A3E不论采用哪一种测量方法,被测放大器的输出端噪声都必须足够大。当被测放大器的输出噪声很小时,应在它和测量仪器仪表之间加线性放大器,且该放大器的等效输人噪声应远小于被测放大器的输出噪声,带宽应大于被测放大器的带宽。

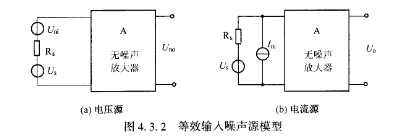

   放大器“噪声量”的表示形式是放大器的等效输人噪声电压(或电流)。所谓等效输入噪声就是把放大器产生的全部噪声折算为输入端的噪声电压或噪声电流。图4.3,2所示为等效输人噪声源的模型,可用来计算放大器的等效输人噪声。
