波形产生电路 LM2904DT

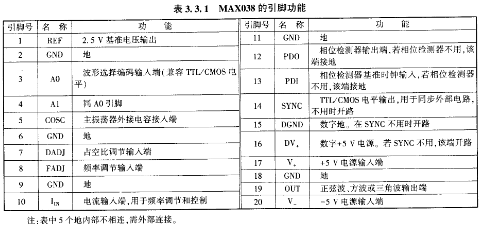

波形产生电路的核心器件是IC3,IC3采用MAⅩO~s8集成电路,它是一个只需要外接很少元件的单片精密高频波形发生器,能产生精密的正弦波、三角波和脉冲波。输出的频率范围从0.1Hz到⒛MHz,且有独立的频率和占空比调整功能,350:1频率的扫频范围,低阻抗输出可以驱动±⒛0mA的电流。它的引脚排列如图3.3.2所示,引脚功能
见表3.3.1。
注:表中5个地内部不相连,需外部连接。
芯片IC3(MAX038)和外围电路所组成的波形产生电路如图3.3.3所示。MAⅩ038的第3、4引脚信号由单片机⒆C51的第4引脚(P13)、第5引脚(P14)控制,使其分别输出正弦波、三角波、方波,实现波形转换,波形转换电路如图3.3.4所示。芯片IC3产生的波形是根据A0、A1(3、4)引脚的电平高低来改鸾,⒆C51的第12引脚提供一个高电平,若开关S3按下时,⒆C51的第8引脚为地电平。当开关S3由断开到接通的瞬间89C51的第12引脚提供的高电平立刻通过二极管ⅤD6在第8引脚上产生一个脉冲,此脉冲使89C51的第4、5引脚的高低电平发生变化,由于89C51的第4、5引脚与MAⅩ038的3、4引脚相连,这样就达到了波形转换的目的,其中,C33为防误操作电容。
波形产生电路 LM2904DT
波形产生电路的核心器件是IC3,IC3采用MAⅩO~s8集成电路,它是一个只需要外接很少元件的单片精密高频波形发生器,能产生精密的正弦波、三角波和脉冲波。输出的频率范围从0.1Hz到⒛MHz,且有独立的频率和占空比调整功能,350:1频率的扫频范围,低阻抗输出可以驱动±⒛0mA的电流。它的引脚排列如图3.3.2所示,引脚功能
见表3.3.1。
注:表中5个地内部不相连,需外部连接。
芯片IC3(MAX038)和外围电路所组成的波形产生电路如图3.3.3所示。MAⅩ038的第3、4引脚信号由单片机⒆C51的第4引脚(P13)、第5引脚(P14)控制,使其分别输出正弦波、三角波、方波,实现波形转换,波形转换电路如图3.3.4所示。芯片IC3产生的波形是根据A0、A1(3、4)引脚的电平高低来改鸾,⒆C51的第12引脚提供一个高电平,若开关S3按下时,⒆C51的第8引脚为地电平。当开关S3由断开到接通的瞬间89C51的第12引脚提供的高电平立刻通过二极管ⅤD6在第8引脚上产生一个脉冲,此脉冲使89C51的第4、5引脚的高低电平发生变化,由于89C51的第4、5引脚与MAⅩ038的3、4引脚相连,这样就达到了波形转换的目的,其中,C33为防误操作电容。
