函数信号发生器工作原理 LC865520A

   函数信号发生器是能产生多种特定时间函数波形(如正弦波、方波、三角波等)供测试用的信号发生器。

   下面以典型函数信号发生器为例分析其工作原理。该函数信号发生器可产生精密的正弦波、三角波、方波及T⒒同步脉冲波。频率覆盖范围从0,2Hz到2MHz,且具有内扫频功能。输出信号的类别有两种:一种是单频信号,另一种是扫频信号,函数信号输出幅度连续可调。同时具有8位数字频率计可精确显示该仪器的输出频率,或用于外测频率。

   电路工作原理

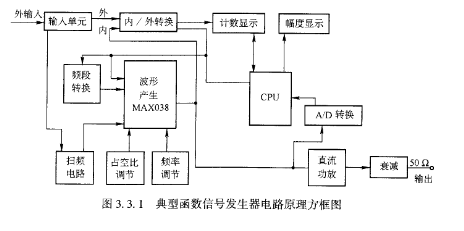

   电路工作原理框图如图3.3.1所示。该函数信号发生器由输人单元、内/外转换电路、波形产生电路、频段转换器、扫频电路、占空比和频率调节电路、微处理器、儿/D转换器、直流功率放大器和计数显示器等组成。
