微波T/R组件

   微波T/R组件主要由数字式电路移相器、功率放大器、收/发转换开关、控制和驱动电路 等部分组成, IDT7130LA55J采用多芯片组件技术集成,是相控阵天线的核心部件。发射时,由分配网络馈至T/R组件的微波信号经移相器,由低功率T/R开关置位于发射通道,信号经功率放大后再由高功率T/R开关与天线单元接通,呈发射工作状态,微波在空间形成波束指向。接收时,回波信号由天线端口馈入T/R组件,γR转换开关位于接收通道,经低噪声放大器放大后,再由T/R开关和移相器返回馈电网络,从而完成微波信号的收/发过程。

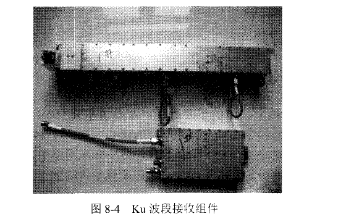

   微波T/R组件如图8-4所示。微波T/R组件主要技术参数有工作频段、带宽、平均输出功率、发射增益、接收增益以及接收噪声系数。主要应用于各种频段的有源电扫描阵列天线。

   普通晶体振荡器

   普通晶体振荡器是最简单、最通用,基本控制元件为石英谐振器的晶体振荡器。由品质因数很高的晶体谐振器与反馈式振荡电路组成。主要技术参数有标称频率、频率精度、频率温度稳定度、老化率等。

晶体振荡器广泛应用于无线通信系统中,主要用作系统频率基准、信号频率变换和产生。
