测试注意事项:在激励功率测试中,输入功率应为基波功率,因此应适当选择信号源和低通滤波器以保证在低通滤波器输出端的功率中谐波总分量低于基波30dB。J2N6901如果信号源的输出中谐波分量比基波分量大于JOdBc,则应在信号源后接入低通滤波器。在基波频率上定向耦合器2的耦合系数应大于20dB。如果已知输出功率中谐波分量小讫OdBc,则功率计2前的低通滤波器可不接入。输出功率测试中的定向耦合器的耦合系数选择应保证功率计探头工作于合适的功率范围内。定向耦合器的方向性应足够高以减小反射功率对测试结果的影响。

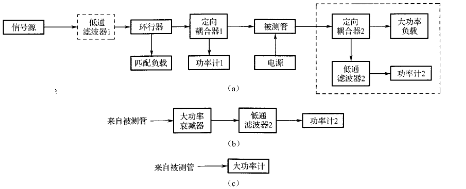

   定向耦合器2和低通滤波器2(或大功率衰减器和低通滤波器2)必须组成整体后一次校正,不可单独校正后相加。除非另有规定,输出功率是指基波输出功率。按图7-26(G)试所得的功率包括基波功率和各次谐波功率,需测出谐波输出比后将谐波功率扣除。

    微波管主要参数测试方法

   目前应用最为广泛及重要的微波电子管为行波管、速调管两类器件,其测试主要参数为直流参数及微波参数。由于总规范中对于此类器件测试方法已存在部分不适用的情况,以下以行波管为例对微波管参数测试进行说明。
