v/f、I/F变换器参数测试方法

   V/F变换器、I/F变换器的主要参数有功耗、输出频率范围、输出零位、单温度点零位稳定度、线性度、零位温度漂移、频率温度系数等。由于两者测试条件、 LPO2506I-333LC方法等基本相同,区别在于V″变换器输入的是电压信号,I/F变换器输入的是电流信号。因此,本节的测试方法不再特意说明是V/F变换器还是I/F变换器。

   由于变换器的输出频率与输入电压信号或电流信号成比例关系,实际输入的电压或电流信号与设定值的偏差将直接反映在输出频率上,并可能导致输出超差。因此进行V/F变换器、I/F变换器测试时,应特别注意选择具有足够高精度和稳定性的输入恒流源、恒压源。

   1.功耗测试

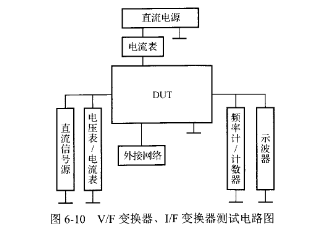

   V/F变换器、I/F变换器的功耗用来衡量变换器在规定输入条件下消耗的总直流功率,有关测试条件应规定测试时的输入电压/电流、工作电压值、温度等。测试电路如图⒍10所示。按图将DUT接入测试系统;按规定的输入条件,输出直流信号源的电压(或电流);读取各直流电源的电流;计算功耗为各电源电流与电压乘积之和。

    2.输出频率范围测试

   V/F变换器、I/F变换器的输出频率范围是指规定条件下其输出频率的最大范围。测试电路如图6-10所示。按图将电路接入测试系统。电路正常工作时,将输入的电压信号(或电流)信号转换为相应的频率输出。当输入信号为工作范围内的最大或最小值时.
