TVs管

   瞬变电压抑制二极管(Transicnt Vokage Supprcs∞r,TVs)是基于稳压管工艺上发展起来的一种新型器件,其在电子电路中的符号与普通稳压二极管相同,外形也与普通二极管无差别。当TVs二极管的两端受到反向瞬态高能量冲击时,它能以1012s量级的速度将其两极间的高阻抗变为低阻抗,吸收高达数千瓦的浪涌功率,使两极间的电压钳位于一个预定值,可以有效地保护电子线路中的精密元器件,免受各种浪涌脉冲的损坏。 IDT74FCT162245ATPV

   TVS管的封装形式

   ●塑封TVS管;

   ●金封TVS管;

   ●金属陶瓷贴片封装TVS;

  ・玻壳封装TVs。

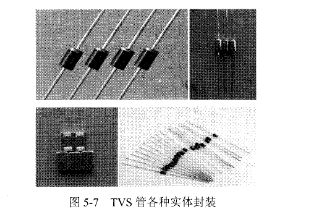

   以上各种TVS管封装图片如图5-7所示。
