TVs管I-V特性曲线

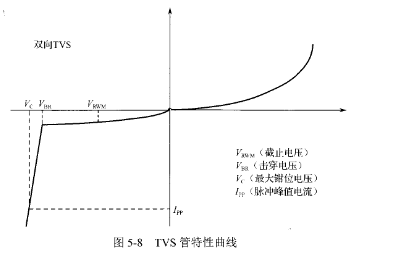

   TVs有双向和单向二种类别,其中单向TVS同稳压二极管相似,双向TVs相当于二个稳压二极管反向串联。双向TVS可在正反两个方向吸收瞬时大功率脉冲,并将电压钳制到预定数值范围内。其中,双向TVS多用于交流电路中,单向TVS多用于直流电路中,其特性曲线如图5-8所示。IDT74FCT162245CTPVG

   稳压管的反向特性曲线比较陡。稳压管工作于反向工作区,当所加反向电压小于击穿电压时,与普通二极管一样,其反向电流很小,当所加反向电压达到击穿电压时,反向电流会突然骤升,稳压管被击穿工作,其击穿后IⅣ曲线部分很陡,表明流过稳压管的反向电流在很大范围内变化时,端电压基本不变,稳压管正是利用这种特性工作的。
