硬件构架

   ATE实际上是各类电源、仪表、信号发生器、矢量发生器等电子电路的集合,如图4-13所示,A05-152J这些硬件由中央控制器统一调度,协同工作。

   工作站  内部控制  系统电源  器件供电  雀濯苔

   图⒋13 ArE结构原理图

   从结构上看,ATE硬件主要由以下几部分组成。

   (1)中央控制器(工作站):通过光纤等高速接口与其他测试硬件实时通信。

    (2)测试头:主要由各种功能的集成板卡组成,如器件电源模块(DPs)、数字通道板、波形发生器(AWG)、数字化仪(DTZ)、射频(RF)选件等。数字信道板集成了多个通道的驱动电路(Drivcr)、比较单元(Co111parator)、参数测量单元(PMU)和向量存储器(Mcmoγ)等,如图⒋14所示。

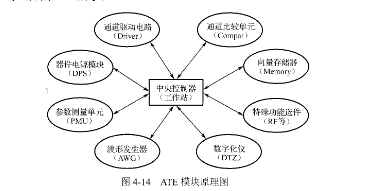

   图⒋14 AⅡ模块原理图

   (3)主机架:内部包含AαDC和DαDC变换模块,为测试头提供各种电压的直流电源,并设计有平衡装置,方便测试头上下左右移动。

   (4)冷却装置:为测试头内部的各种电子电路散热,可分为水冷和风冷两种。
