变频器的参数组MLC1245-152MLC

   MM440变频器的参数从功能类型的角度被划分为若干组,如常用参数组、功能参数组、命令数据组(CDS)和驱动数据组(DDs)等。其中,CDS和DDs两类参数在变频器的应用上显得尤为重要,这两类参数各自具有3组数据,可依次记为1,CDS、2.CDS、3.CDS和1。DDS、

2,DDs、3。DDs。

   CDS(Command Data set):命令数据组,与命令源相关的参数:例如.数字输人与启动/停车的设置、频率给定的选择等。

   DDS(Dhve Da忱Set):驱动数据组,与电动机、变频器及其运行状态相关的数据和参数。例如,电动机额定数据、电动机参数计算、变频器保护组态等j变频器的运行性能在很大程度上取决于这两个参数组的设置是否得当、合理,而之所以要给每类参数配各3套数据,就是为了在不同负载、不同工艺的情况下,变频器能够通过切换参数组的方式实现合理控制。例如,系统由一台变频器分时驱动两台不同的电动机,即“一拖二”的情形,那么两台电动机的参数就被分别存放在不同的驱动数据组里,比如1,DDS和2,DDS;如果两台电动机的运行控制命令也有所区别,则可将相应的命令参数分别存于两组CDS中,比如1.CI)S和2,CDS。当控制系统切换电动机时,必然也要同时切换CDS和DDS。

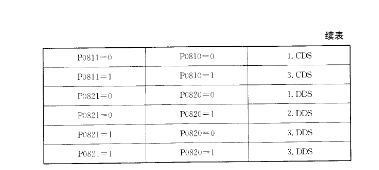

   CDS与DDS各有两个参数用以确定其组别,见表"2。

   通过变频器的数字输入端子,连接外部数字输人量,可以控制P0810、P0811、㈨820、P0821这4个参数的状态,从而达到切换数据组的目的。这就涉及外部设备与变频器内部参数的关联问题。
