控制实现

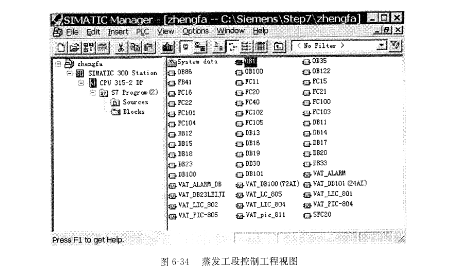

   在系统设计时,有很多功能部件要多次用到。例如,对每个模拟量输人都需要进行信号采集及有效性诊断,采集及诊断功能也就被多次使用。 J0011D21BNL 因此,采用结构化设计将功能部件设计为功能块可以被系统多次调用,不仅使程序结构更加清晰,而且给调试带来许多便利。系统控制程序分为基本功能块和主程序两大部分。工程视图如图6-34所示。基本功能块包括PID函数功能块FB41、限值检测功能块FC20、读模拟输人量功能块FC100等,主程序包括组织块OB1(用于主程序循环)、OB35(用于循环中断)及OB86(响应异步错误)等。

   OBx组织块构成了g~300/g赳00CPU操作系统和用户程序的接口,通过OBx调用所需要的功能块。限于篇幅,各功能块详细程序不能一一列出。只要掌握了设计思想,编写各功能块程序就不难掌握。

   提高PLC控制系统可靠性的措施

   PLC专为在工业环境下的应用而设计,其显著特点之一就是高可靠性。为了提高PLC的可靠性,PI￡本身在软、硬件上均采取了一系列抗干扰措施,在一般工厂内使用完全可以可靠地工作,一般平均无故障时间可达几万小时。但这并不意味着对PLC的环境条件及安装使用可以随意处理。在过于恶劣的环境条件下,如强电磁干扰、超高温、超低温、过欠电压等,或安装使用不当等,都可能导致PI'C内部存储信息的破坏,引起控制紊乱,严重时还会使系统内部的元器件损坏。为了提高PI'C控制系统运行的可靠性,必须选择合理的抗干扰措施,使系统正常可靠工作v
