单按钮启动、停止控制程序

   通常启动、停止控制(如某电动机的启动、停止控制)均要设置两个控制按钮作为启动控制和停止控制。现介绍只用一个按钮,通过软件编程,实现启动与停止的控制。JANTX2N7219U

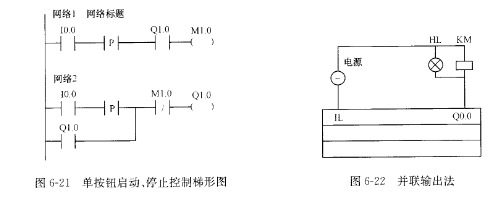

   如图621所示,I0,0作为启动、停止按钮的地址,第一次按下时Q1.0有输出,第二次按下时Q1,0无输出,第三次按下时Q1,0又有输出。减少输入点的方法除上述方法外,还有编码输人法等方法,在此不再一一介绍。

   减少输出点的方法

   对于两个通断状态完全相同的负载,可将它们并联后公用一个PLC的输出点,如图622所示。

   两个负载并联公用一个输出点,应注意两个输出负载电流总和不能大于输出端的负载能力。
