延边三角形减压启动控制

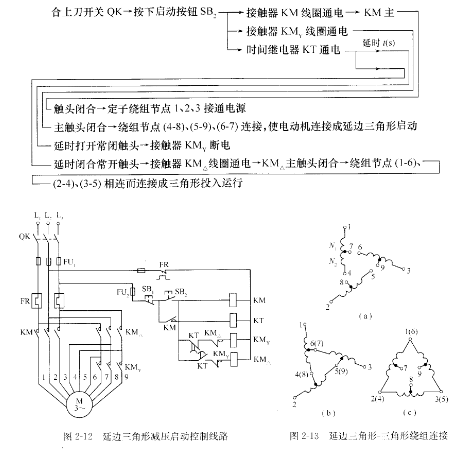

   上面介绍的Y△启动控制有很多优点,但不足的是启动转矩太小,如果要求兼取星形连接启动电流小、A42MX16-1PLG84M三角形连接启动转矩大的优点,则可采用延边三角形减压启动。延边三角形减压启动控制线路如图⒉12所示,它适用于定子绕组特别设计的电动机,这种电动机共有9个出线头。延边三角形一三角形绕组连接如图⒉13所示。启动时将电动机定子绕组接成延边三角形,在启动结束后,再换成工角形连接法,投入全电压正常运行。

   上面介绍的几种启动控制线路,均按时问原则采用时间继电器实现减压启动,这种控制方式线路工作可靠,受外界囚素如负载、飞轮惯量及电网波动的影响较小,结构比较简单,冈而被广泛采用。
