减压启动控制

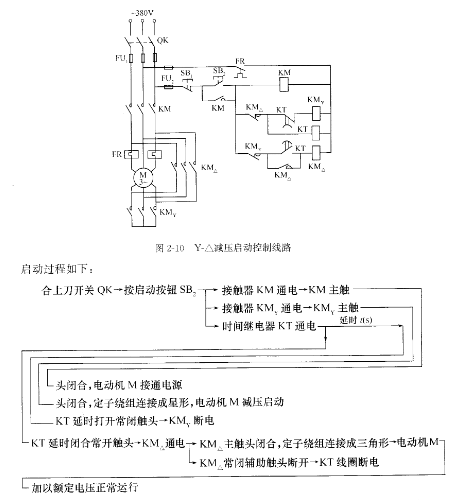

   电动机绕组接成三角形时,每相绕组所承受的电压是电源的线电压(380V);而接成星形时,每相绕组所承受的电压是电源的相电压(2⒛V)。因此, A42MX09-TQG176M对于正常运行时定子绕组接成三角形的笼型异步电动机,控制线路也是按时间原则实现控制的。启动时将电动机定子绕组连接成星形,加在电动机每相绕组上的电压为额定电压的1/1沔,从而减小了启动电流。待启动后按预先整定的时间把电动机换成三角形连接,使电动机在额定电压下运行。控制线路如图210所示。

   该线路结构简单,缺点是启动转矩也相应下降为三角形连接的1/3,转矩特性差。因而本线路适用于电网电压380V、额定电压660/380V、Y△连接的电动机轻载启动的场合.
