四分之一正弦形和后峰锯齿形脉冲形 AM29F200BB-70SE其压缩弹赞刚度应该是线性的。用于产生后峰锯齿形的脉冲形成装置,其压缩弹簧刚度应是非线性的。当力达到峰值时,力的输出值迅速衰减到零。由于脉冲的不对称性,所以,这些脉冲总是用非回弹装置来产生的。

   ①模铸的成形铅体。模铸铅体的脉冲形成装置是一种非弹性变形型的脉冲形成装置。铅体的形状决定了冲击脉冲的形状。例如,压扁一个圆锥形铅体能产生近似锯齿形的后峰冲击脉冲。这种铅体只能用一次,因为它的形状在冲击时被破坏了,但铅可以重新熔化并模铸。

   ②蜂房式。不同的蜂房结构可产生非对称的脉冲。若蜂房是三棱柱形,其接触的横截面积随变形的增大,能产生锯齿形脉冲。

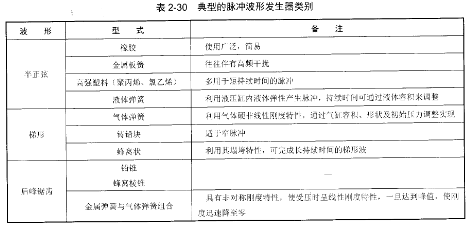

   ③变截面的预充气气缸。这种气缸与准弹性材料串接使用可以提供恒定或强化弹簧刚度装置与输出力快速衰减装置的综合系统。脉冲上升时间部分由准弹性材料控制,而最大加速度幅值和下降时间则由气缸控制。典型的脉冲波形发生器类别如表⒉30所示。

    各种缓冲器的比较。各种缓冲器的比较如表2ˉ31所示。表中从缓冲器的能盘、波形、工次回跳与调整等方面来对弹性级冲器和非弹性缓冲器做了详细的比较。
