   5kv三芯交联电缆冷缩中间头制作工艺是什么?

   (1)校直电缆 将电缆校直,两端重叠⒛0~300mm确定接头中心后,在中心处锯断。

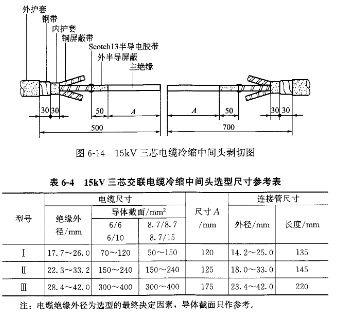

   (2)剥切外护套 按图614所示尺寸500mm和700mm,剥除两端电缆外护套。注意清洁切口处50mm内的电缆外护套。

   (3)剥切铠装层 两端自外护套切口处各保留30mm(去漆)铠装层,并用扎线将钢带牢固绑扎,其余剥除,然后用PVC胶带将钢带切口的锐边包覆住。注意切割深度不得超过铠装厚度的2/3,切口应平齐,不应有尖角、锐边,切割时勿伤内层结构。

   (4)剥切内衬层及填充物 两端自铠装切口处各保留30mm内衬层,其余及其填充物剥除。注意不得伤及铜屏蔽层。

   (5)剥切铜屏蔽层 按图614和表⒍4所示尺寸A+50mm,剥除两端电缆的铜屏蔽层。注意切口应平齐,不得留有尖角。其他各相照此方法施工。
