贴片二极管

   1.外形

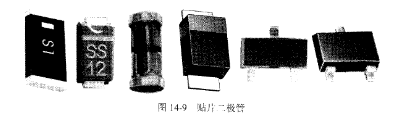

   贴片二极管有矩形和圆柱形,P6SMB82AT3G矩形贴片二极管一般为黑色,其使用更为广泛,图14-9是一些常见的贴片二极管。

   2.结构

   贴片二极管有单管和对管之分,单管式贴片二极管内部只有一个二极管,而对管式贴片二极管内部有两个二极管。

单管式贴片二极管一般有两个端极,标有白色横条的为负极,另一端正极,也有些单管式贴片二极管有三个端极,其中一个端极为空,其内部结构如图14-10所示。对管式贴片二极管根据内部两个二极管的连接方式不同,可分为共阳极对管(两个二极管正极共用)、共阴极对管(两个二极管负极共用)和串联对管,如图14△1所示。
