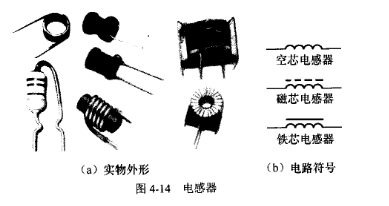

将导线在绝缘支架上绕制一定的匝数(圈数)就构成了电感器。常见的电感器的实物外形如图⒋14(a)所示,根据绕制的支架不同,电感器可分为空芯电感器(无支架)、 PIC12F615-I/SN磁芯电感器(磁性材料支架)和铁芯电感器(硅钢片支架),它们的电路符号如图⒋14(b)所示。

    主要参数与标注方法

   主要参数

    电感器的主要参数有电感量、误差、品质因数和额定电流等。

    (1)电感量

    电感器由线圈组成,当电感器通过电流时就会产生磁场,电流越大,产生的磁场越强,穿过电感器的磁场(又称为磁通量ρ就越大。实验证明,通过电感器的磁通量砑口通入的电流J成正比关系。磁通量o~△电流的比值称为自感系数,又称电感量z,用公式表

电感量的基本单位为亨利(简称亨),用字母“H”表示,此外还有毫亨(mH)和微亨(uH),它们之间的关系是:

   1H=103mH=106uH

   电感器的电感量大小主要与线圈的匝数(圈数)、绕制方式和磁芯材料等有关。线圈匝数越多、绕制的线圈越密集,电感量就越大;有磁芯的电感器比无磁芯的电感量大;电感器的磁芯磁导率越高,电感量也就越大。

   (2)误差

   误差是指电感器上标称电感量与实际电感量的差距。对于精度要求高的电路,电感器的允许误差范围通常为±0.2%~±o.5%,一般的电路可采用误差为±10%~±15%的电感器。

   (3)品质因数(o值)

   品质因数也称2值,是衡量电感器质量的主要参数。品质因素是指当电感器两端加某一频率的交流电压时,其感抗挽(X.=29Eyz)与直流电阻R的比值。感抗越大或直流电阻越小,品质因素就越大。电感器对交流信号的阻碍称为感抗,其单位为欧姆Ω。电感器的感抗大小与电感量有关,电感量越人,感抗越大。提高品质因素既可通过提高电感器的电感量来实现,也可通过减小电感器线圈的直流电

阻来实现。例如粗线圈绕制而成的电感器,直流电阻较小,其g值高:有磁芯的电感器较空芯电感器的电感量大,其g值也高。

   (4)额定电流

   额定电流是指电感器在正常工作时允许通过的最大电流值。电感器在使用时,流过的电流不能超过额定电流,否则电感器就会因发热而使性能参数发生改变,甚至会因过流而烧坏。
