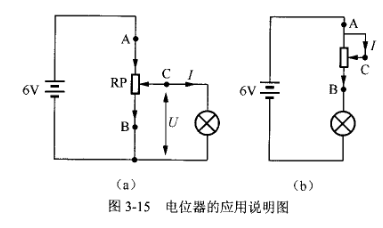

电位器与固定电阻器一样,都具有降压、限流和分流的功能,不过由于电位器具有阻值可调性,故它可随时调节阻值来改变降压、限流和分流的程度。 PIC10F200-I/MC下面以图3-15来说明电位器 的应用。

   在图3-15(a)电路中,电位器RP的滑动端与灯泡与连接,当滑动端向下移动时,灯泡会变暗。灯泡变暗的原因有:

    ①当滑动端下移时,AC段的阻体变长,RAc增大,对电流阻碍大,流经AC段阻体的电流减小,从C端流向灯泡的电流也随之减少,加到灯泡两端的电压σ降低。

   ②当滑动端下移时,在AC段阻体变长的同时,BC段阻体变短,R:c减小,流经AC段的电流除了一路从C端流向灯泡外,还有一路经BC段阻体直接流回电源负极,由于BC段电阻变短,分流增大,使C端输出流向灯泡的电流减小。电位器AC段的电阻起限流、降压作用,而CB段的电阻起分流作用。

   (2)应用二

   在图3-15(b)电路中,电位器RP的滑动端C与固定端A连接在一起,由于AC段阻体被A、C端直接连接的导线短路,电流不会流过AC段阻体,而是直接由A端经导线到C端,再经CB段阻体流向灯泡。当滑动端下移时,CB段的阻体变短,R:c阻值变小,对电流阻碍小,流过的电流增大,灯泡变亮。电位器RP在该电路中起着降压、限流作用。
