外形与符号PG164120

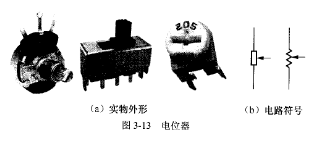

   电位器是一种阻值可以通过调节而变化的电阻器,又称可变电阻器。常见电位器的实物外形及电位器的电路符号如图3-13所示。

    图⒊14 电位器的结构示意图

    图3-15 电位器的应用说明图

    同时由于RAc增大使AC段阻体降压增大,

    结构与原理

    电位器种类很多,但结构基本相同,电位器的结构示意图如图3-I4所示。

   从图中可看出,电位器有A、C、B三个引出极,在A、B极之间连接着一段电阻体,该 电阻体的阻值用RA:表示,对于一个电位器,RA:的值是固定不变的,该值为电位器的标称阻值,C极连接一个导体滑动片,该滑动片与电阻体接触,A极与C极之间电阻体的阻值用RAc表示,B极与C极之间电阻体的 电阻体阻值用R:c表示,RAc姣:c=RA:。

   当转轴逆时针旋转时,滑动片往B极滑动,R:c减小,RAc增大;当转轴顺时针旋转时,滑动片往A极滑动,R:c增大,RK减小,当滑动片移到A极时,RAc=0,而R:c=RA:。
