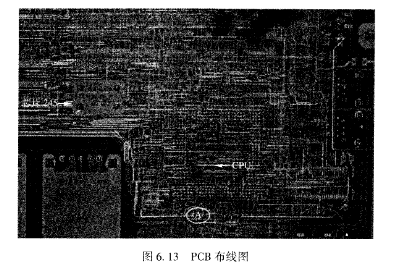

   (1)在如图6.13所示的PCB图中的A处加一个0.01uF的去耦电容,重新试验,还是复位。于是在A处将信号断开,在CPU处直接上拉。上电后,用金属镊子短路一下CPU的复位信号(相当于RESET一下),CPU正常启动,再进行测试,现象消失,说明CPU复位确实是由于“pr¨⒃t”信号受干扰导致误触发引起的G

   (2)重新将“pr。re⒃t”连上,将watc・lldog输出断开,再试验,CPU复位,再次说明与“w狄clldog”输出无关,而是线上本身耦合了干扰。

   (3)恢复“watchdog”连线,按照(2)重新连接CPU复位信号,将“/眦⒃t”连到一个指示灯上,如果“pr。re∞t”有低电平,则指示灯应该亮,就可以检测这个信号后再进行测试,CPU不出现复位,但是指示灯亮,说明“pr。resct”上有低电平信号,重新断开“Watchllog”输出,指示灯不再亮,说明确实是“watchclog”有输出,但是“wat山dog”为什 么会有输出呢?为了得到答案,继续试验。

   (4)将“watchdog MR”断开,重新试验,“Watclldog”没有输出,这说明“w甜chdog”有输出是囚为它接收到了一个复位信号.

   (5)“watchdog MR”端输人有CPU的¨stlRreⅡc“(软件控制的I/O引脚),复位开关信号:逐个断开试验,证明是复位开关的复位信号造成的“w茁chdog”复位,说明复位开关的输出(图6.14中亮线)也受到了干扰。

   (6)重新断开复位开关一侧的串阻试验,“Watchdog”还是会复位,说明是这根线本身受到了干扰,与复位开关无关。CPU复位开关的输出信号距离板边缘较近,而且穿过以太网接口电路的地平面挖空区域,可能比较容易引人ESD测试时的辐射干扰。 从以上测试可以看出,复位开关输出的复位信号及“watclldt,g”输出的“【Dr⒃⒃t”(分别是上两图中亮线)根线的任何一个受到ESD千扰都会造成PCB复位。
