受测试的引脚14/15与6/7物理位置较远,相关的PCB信号布线间距是9O mil。 G1572QA1U由此来推断,因为引脚或布线的耦合而使相邻接口产生问题的可能性几乎不存在,比较大的可能性就是器件内部的设计缺陷,只要芯片的信号接口引脚上出现一定幅度的电压,则该业务信号就会出现连续误码且不能恢复等问题。据测试,这个电压大概只有十几伏,比一般器件能抗的浪涌电压要弱,也可以说是该器件的设计缺陷,但是不能为了一个器件影响设各系统的总体抗浪涌性能,于是只能通过外加保护器件的办法降低浪涌信号在芯片上产生的浪涌残余电压幅度。计划使用几种常用的保护器件进行试验,考虑到寄生电容和信号速度的问题,选择的器件是TⅤS二极管。TⅤS钳位电压与电流的关系如图4.91所示。

   钳位电压的计算:

    I/c= (fP/%P) × (t/c max-σBR max) +σ:Rm^x

    式中,饥为钳位电压(Ⅴ)的中间值,在Jp电流时测得;JI,为实验时的峰值脉冲电流(A);rPP为设计的最大钳位电流(A);弭:uax为设计的最大钳位电压(Ⅴ);[∫:R lt,\为设计的最大雪崩电压(Ⅴ)。

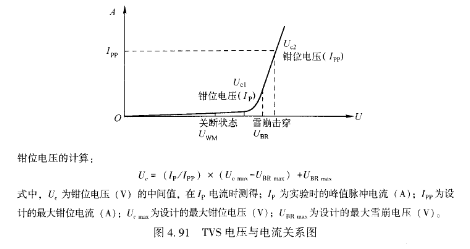

    图491 TⅤs电压与电流关系图

   有以下几种保护器件等待测试:

   ●PSoT05L3,脉冲峰值功率为300W,钳位电压为9.8Ⅴ(1A)/11Ⅴ(5A)。

   ●sLUⅤ2.8-4,脉冲峰值功率为绷0W,通流能力为⒉A,钳位电压为5.5Ⅴ(2A)/8.5Ⅴ(5A)c

   ●LC∞-⒊3,脉冲峰值功率为180OW,通流能力为100A(g/20),可进行差模和共模保护,钳位电压为15Ⅴ(100A线一地)。
