时钟及驱动部分的原理
发布时间:2019/1/10 21:38:36 访问次数:1579

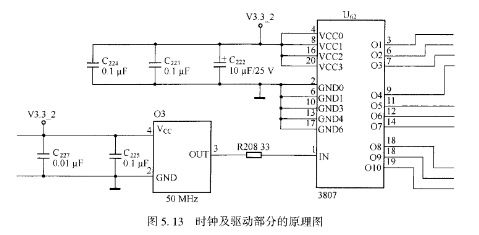

时钟及驱动部分的原理图如图5,13所示。
图513 时钟及驱动部分的原理图LFE2-6E-5FN256C
经过分析电路原理图,发现给电源网络Ⅴ3.3~2去耦的电容(均为表贴)共有二个,一个10uF,在图5.14的A处;两个0.1uF,在图5.14的B和C处。经过初步检查后,问题定位为:PCB电源线布线较长,电容布局不合理,去耦电容没有靠近电源引脚,导致引线电感较大;电容值的选择不合理,0.1uF的电容自谐振点远低于100MHz。
时钟及驱动部分的原理图如图5,13所示。
图513 时钟及驱动部分的原理图LFE2-6E-5FN256C

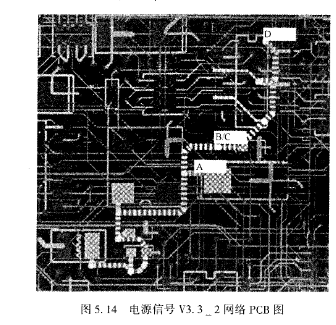

经过分析电路原理图,发现给电源网络Ⅴ3.3~2去耦的电容(均为表贴)共有二个,一个10uF,在图5.14的A处;两个0.1uF,在图5.14的B和C处。经过初步检查后,问题定位为:PCB电源线布线较长,电容布局不合理,去耦电容没有靠近电源引脚,导致引线电感较大;电容值的选择不合理,0.1uF的电容自谐振点远低于100MHz。
