一个180W的开关电源在进行电源输入端口的传导骚扰测试时,出现超标现象,电源输INA118U人端口的传导骚扰测试结果如图4.44所示。

   【原因分析】

   对于开关电源的共模传导骚扰,主要是电路中的dI//dr造成的,这些dtr/clr通过寄生参数与参考接地板、LISN、电源产品的输'△/输出线产生回路,并在LISN中流过共模电流,对于本案例中产品的传导骚扰问题,其频段主要为150kHz~2MHz,一般情况下,这种传导骚扰既可能是差模传导骚扰,也可能是共模传导骚扰,在没有其他附加测试设备来区分到底是差模传导骚扰还是共模传导骚扰时,只能从设计的角度来同时抑制差模传导骚扰和共模传导骚扰。对于差模传导骚扰的抑制方法可以参考案例37。其中,差模电感的取得有两种途径: 第一种,采用差模分立电感;第二种,采用共模电感中的漏感,一般可用共模电感的0,5%~l%来估算。

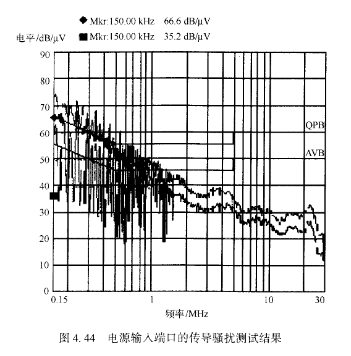

   图4.44电源输入端口的传导骚扰测试结果

   本案例主要描述共模滤波电路的设计与参数选择问题。案例9已经描述了开关电源产生共模骚扰的原理,主要是由开关管d〃dr处与参考接地板之间形成的寄生通路和变压器初次级之间、次级回路与参考接地板之问的寄生通路所造成的。
