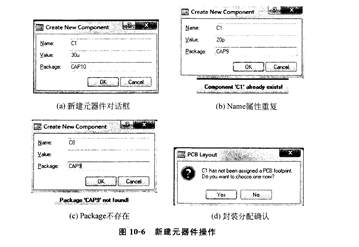

在图10-3(a)中单击对象选择器中的C按钮,弹出新建元器件窗口,如图106(a)所示。 INA118U在Name栏内输人元器件的名称,Name参数不能为空且与已有元器件不能重名,否则提示“Component’元器件名’already exists!”,如图10~6(b)所示;在Value栏内输人元

器件的值;在Package栏内输人元器件的封装,Package参数不能为空且封装必须正确,单击OK按钮完成创建元器件操作。在创建元器件时,封装参数必须是库中存在的封装,否则提示封装找不到,如图106(c)所示。当完成元器件的创建后,就可以放置元器件,放置时会弹出重新分配封装提示框,如图106(d)所示,单击Yes按钮弹出封装库,选择封装后完成元器件的放置。单击No按钮表示放弃放置。
