试验设备有关元件的要求

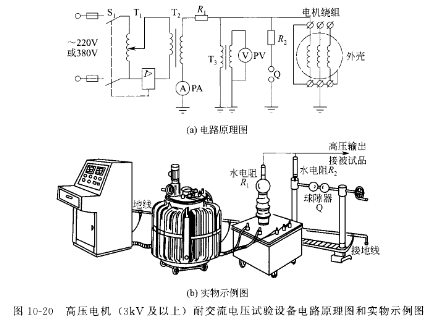

   在国家标准中,除要求试验电压尽可能为正弦波以外,对试验设各还有如下要求。 图1020 高压电机(3kV及以上)耐交流电压试验设备电路原理图和实物示例图 EML9366-12VF05GRR

   (1)对升压变压器额定容量的要求 升压变压器T2的额定容量应按下述原则确定:

   ①对额定电压为1140V及以下的电机,升压变压器T2的额定容量按每1千伏试验电压应不少于1kV・A计算;

   ②对额定电压大于1140V的电机,升压变压器T2的额定容量按每5kV试验电压应不少于1kV・A计算,或根据被试电机的电容量C(F)按下式计算:ST=2πycuTuT\×lOˉ3

   式中 ST――试验变压器最小容量,kV・A;

   F――电源频率,Hz;

   C――被试电机的电容量,F;

   LIT――试验电压,V;

   UTN 一试验变压器高压侧的额定电压,V。

   (2)对试品过电压保护的要求 对额定电压为3kV及以上的电机应加球隙保护装置(图1020)。

   (3)对试验电压测量和结果显示的要求

   ①显示试验电压的电压表必须接在升压变压器(T2)的高压侧。可采用高压静电系电压表,也可通过电压互感器或专用测量线圈接低压电压表(图1020)。不允许利用变比的方式将低压电压表接在变压器的低压端。

   ②当被试品击穿时,试验设备应具有声、光报警装置和自动切断电路的功能,并应有手动复位措施。
