喷油泵供油时间的调整
发布时间:2018/6/22 21:31:42 访问次数:569
喷油泵供油时间的调整 Q1553-21

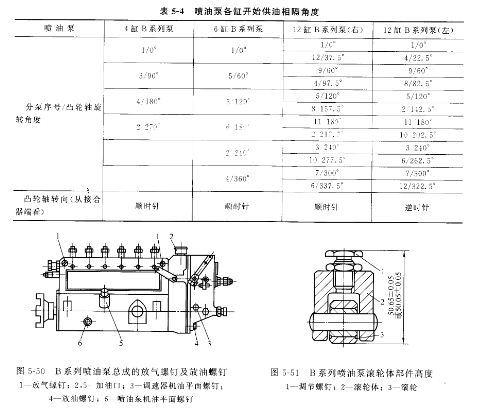

面对接合器按表54上规定的凸轮轴转向,慢慢转动凸轮轴,观察与喷油泵第一缸相连接的标准喷油器的回油管孔口,当孔口的油液开始波动的瞬时即停止转动,记录下试验
台刻度盘的读数。然后以第一缸为基准,用同样的方法按表54上的供油顺序测定其他各缸和第∵缸开始供油时问相隔的角度,要求与规定角度的偏差不得超过±30′,否则应调整滚轮体的高度。调整时只要旋上或旋下滚轮体上的调节螺钉即可,如图551所示。在规定范围内调整达到后紧固调节螺钉(注意:滚轮体部件高度有两种,用于不同机型)。
喷油泵供油时间的调整 Q1553-21
面对接合器按表54上规定的凸轮轴转向,慢慢转动凸轮轴,观察与喷油泵第一缸相连接的标准喷油器的回油管孔口,当孔口的油液开始波动的瞬时即停止转动,记录下试验
台刻度盘的读数。然后以第一缸为基准,用同样的方法按表54上的供油顺序测定其他各缸和第∵缸开始供油时问相隔的角度,要求与规定角度的偏差不得超过±30′,否则应调整滚轮体的高度。调整时只要旋上或旋下滚轮体上的调节螺钉即可,如图551所示。在规定范围内调整达到后紧固调节螺钉(注意:滚轮体部件高度有两种,用于不同机型)。
