①输入信号调理电路: LKP1aF-DC9V输入信号调理电路如图7.1.34所示。其中,由模拟开关CD4052和四二选一数据选择器γF157构成的单、双踪切换电路,由模拟开关CD4051及运放LM356构成程控放大电路。此电路的主要功能是控制两路信号的分时选通或单通道选通,并对输入信号的幅值进行程控放大,使输入信号的幅度达到模数转换器所要求的范围1~2V。两路波形信号经过LM356构成的电压跟随器后,输入模拟开关CD4052,而″HC157输出通道的选择信号线P"为高电平时双踪显示,此时由CPLD产生的地址信号的最低位ARo控制CH1和CH2的高速轮流切换,采样两路信号;P13为低电平时单踪显示,此时再由P15控制通道CH1和CH2的选择。后级运放构成的两级电路分别完成25~025倍精确放大和uV电平平移。

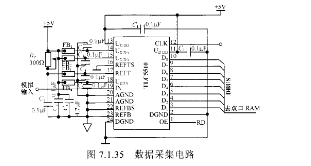

   ②数据采集电路:本系统采用高速模数转换器TLC5510,与双口RAM的接口如图7,135所示。将oE与RD相连,这样便可使数据转换结束时自动呈现在数据线上,同时还用该信号作为双口RAM的WR信号,这样高速采样量化后的数据就存入RAM中。图中,模拟+5V电源经高频磁珠FB1~FB3为三部分模拟电路提供工作电流,以获得更好的去耦效果。
