生成系统内核:单击图5.5.15中的Gcnerate按钮,soPc Builder平台进行内核生成处理, SN65HVD07DR这要等候较长的一段处理时间,信息窗口中会出现处理流程的说明,直到报告“生成成功”后,如图5.5.16所示。

   图5.5.16 生成系统内核Keme1成功

   在图5.5.16下方信息区,有两处Waming提示,可以不予理会。单击Exit按钮,退出soPCBuilder窗口,重新回到Quartus IH2.0窗口。

   在Qua吐us"12.0窗口完成顶层原理图硬件设计。在原理图设计窗口空白区域双击,弹出symbol对话框,选择Libraries窗口下P峋ect文件夹中的Keme1,如图5.5.16所示。

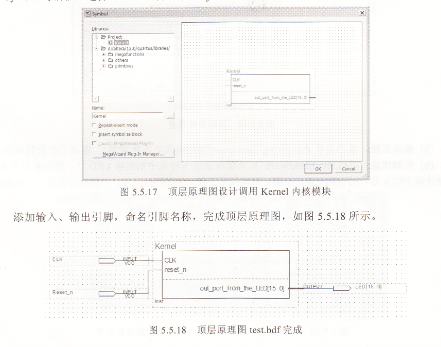

   图5,5.17 顶层原理图设计调用Keme1内核模块

   出引脚,命名引脚名称,完成顶层原理图,如图5,5.18所示
