为了满足小信号的各种状况下的放大调节,可选用运算放大器及各种形式的测量放大器、HZCY1200449USS0G可编程增益放大器等构成信号放大电路。

   由运算放大器构成的信号放大电路设计

   设计放大电路时,应根据放大器的性能要求,恰当地选择集成运算放大器的型号及电路形式。例如,当放大器应用于测量电子系统时,应选择低漂移、高精度、高共模抑制比的集成运算放大器,有关集成运算放大器的选用原则已在第2章中给出,这里不再赘述。在电路形式上,应采用差动输入式。常用的放大电路基本形式有以下几种。

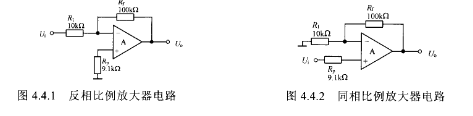

   反相比例放大器:反相比例放大器的电路形式如图4.3,1所示。

由电路可以求出电压增益输入电阻这种电路的优点是电压增益'u取决于Rf/R1,控制起来比较简单;输出电阻趋近于0,具有较强的带负载能力;缺点是输入阻抗相对较低。为了使该电路的输入电阻不至于过低,R1应选择几十千欧至几百千欧数量级。

电路中的电阻Rp为平衡电阻,为了提高放大器的共模抑制比,其值应为Rf〃Rl。图4,4.1中所给参数为放大器的/u=10,输入电阻凡=10kΩ时的参数。

    (2)同相比例放大器:同相比例放大器的电路形式如图4.4,2所示。
