用集成测量放大器构成的信号放大电路设计

集成测量放大器具有性能优异、HZCY2500449USS0G体积小等优点,因此,它是智能检测系统前向通道中小信号放大的首选器件。目前市场上有很多单片集成测量放大器可供选择,这里只介绍几种常用的单片集成测量放大器及其应用方法。

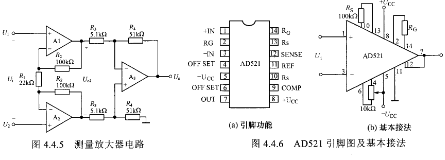

集成测量放大器AD521/AD522:AD521/AD522为标准的14脚DIP封装,各引脚的功能及其基本连接方法分别如图4,4,6(a、b)所示。

电压增益可在1~1000范围内进行调整,当选用Rs=100kΩ的金属膜电阻时,可获得较稳定的电压增益。引脚4,5,6之间的电位器用来调节放大器的零点。

用集成测量放大器构成的信号放大电路设计

集成测量放大器AD521/AD522:AD521/AD522为标准的14脚DIP封装,各引脚的功能及其基本连接方法分别如图4,4,6(a、b)所示。

电压增益可在1~1000范围内进行调整,当选用Rs=100kΩ的金属膜电阻时,可获得较稳定的电压增益。引脚4,5,6之间的电位器用来调节放大器的零点。
