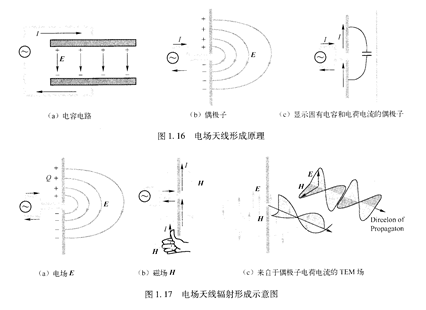

偶极子上的电荷和电流产生的场互相垂直。如图1.17(a)所示,在天线上施加电压,电场E从正电荷方向指向负电荷方向。天线上的充电电流产生磁场Ⅱ,方向为环绕着金属线并满是右手定则,如图1.17(b)所示。L0107MTRP4上帝创造了这个规律,当电子沿着金属线移动时,就会产生环绕着金属线的磁力“风”。将右手拇指指向电流的方向,环绕在金属线上的手指方向就是磁场方向。磁场的环绕导致了天线的电感特性。天线囚此是一个既具有来自于电荷分布的电容,又具有来自于电流分布的电感特性的电抗性器件。

    如图1.17(c)所示,E和H场是互相垂直的。它们以互相链接循环的方式从天线散布到空闸中c当天线上的信号振荡时就形成了波。横电磁(TEM)波是在E和Ⅱ的相互垂直的情况下产生的。天线也可以将一个TEM波通过互易性的原理来转换回电流和电压,天线具有发射和接收的互补性c天线的辐射情况如图1.18所示。天线的电抗部分在天线周围的电场和磁场中储存能量。电抗性的功率在天线的电源和电抗性元件间进行后向和前向的交换。
