机电式搜索信号产生器即为机电式信号源。它可以 M25P40-VMN6产生直角坐标式的搜索信号和极坐标式的搜索信号。

   ①产生直角坐标信号的机电搜索信号产生器

   这种搜索信号产生器用于两通道的搜索系统中。它的主要组成部分是电机、横板和两个线性变压器,模板上有两个不同的曲线形的槽轨,模板由电机带动,以恒速旋转。这种搜索信号产生器,通过改变模板上方位槽轨和俯仰槽轨曲线的形状,就可以得到不同形式的搜索信号,从而得到不同形状的扫描图形。因此,设计这种搜索信号产生器的关键是求模板槽轨曲线的形状。

   ②产生极坐标信号的机电搜索信号产生器

   这种类型的搜索信号产生器,产生极电压或电流信号(如具有一定初相角的正弦信号),去控制光轴按一定规律扫描。下面以一个具体例子说明它的工作原理。

   当搜索系统的执行机构是一个内框架式的三自由度跟踪陀螺时,则位标器光轴的运动是由进动线圈中通入具有一定初相位的电流所产生的磁场推动的。光轴运动的方向就是进动电流初相角的方向。因此,若能把具有不同初相角的电流按一定的次序通入进动

线圈,则光轴就会按给定的规律在空间扫描。

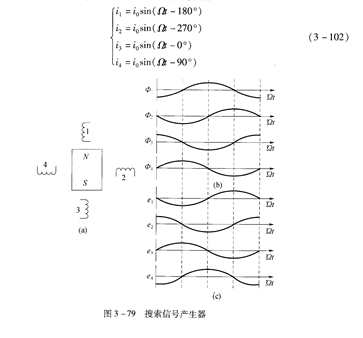

   在永久磁铁的四周互成⒛°放置四个径向绕制的线圈,称为搜索线圈,如图3-99(a)所示。永久磁铁和四个搜索线圈即构成搜索信号产生器。当永久磁铁以恒角速度Ω旋转时,由于在每个线圈内的磁通Φ的变化而产生感应电势,各线圈内磁通和感应电势随转子位置周期性变化,其波形如图3-79(b)和(c)所示。
