跟踪系统的工作方式

   整机跟踪和扫描元件跟踪

   有些系统在跟踪时,是由跟M25P40-VMN6踪机构驱动整个光学系统组件跟踪目标,这种工作方式称为整机跟踪。

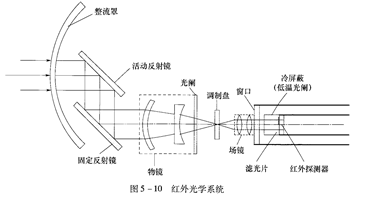

   还有一些系统在跟踪时,是由跟踪机构驱动光学系统中的扫描元件跟踪目标,这种跟踪方式称为扫描元件跟踪。图5-10为一个扫描元件跟踪的光学系统结构图,其中的活动反射镜是用来进行跟踪的扫描元件。

   比较起来,整机跟踪的光学系统像差容易校正,跟踪的范围可以较大。但是整机跟踪的系统转动惯量大,因而系统时间常效大,消耗功率也大,跟踪速度和跟踪频率都不可能太高。相反,扫描元件跟踪的方式,光学系统像差不容易校正,跟踪范围小,但它的转动惯量小,日寸间常数小,跟踪角速度和跟踪频率都较高,消耗功率也小。

   设计时,按总体要求的指标(跟踪速度、频率、范围等),考虑允许的结构体积大小,适当选取上述不同方案。
