通常黑体型辐射源可以按照腔体形状、 DRV8834PWPR腔口尺寸和工作温度的不同进行划分[1]。

   (1)按照空腔的形状可以分为球型、圆柱型和圆锥型;

   (2)按照辐射腔口的口径尺寸可以分为:

   大型:φ≥100mm

   中型:φ≈30mm

   小型:φ≤10mm

   (3)按照黑体工作温度的范围可以分为:

   高温:3000Κ~2000Κ

   中温:⒛0Κ~500Κ

   低温:400Κ~200Κ

   设球型、圆柱型和圆锥型腔体具有相等的〃r(腔长与开口半径比),用∞u化公式可计算并比较它们的有效比辐射率。可以发现:球形黑体有效比辐射率最高,圆柱次之,圆锥最低,如图1-18所示。这是因为球形腔体内反射次数最多的缘故。Gou靴公式计算得出的结论是:对于给定的L/r值,表面积最大的腔体的有效比辐射率最高,其腔体效应是最明显的。

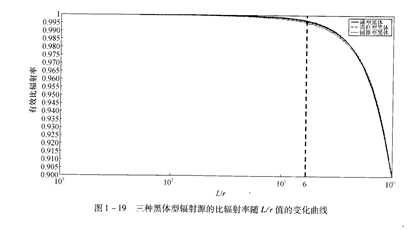

   根据∞u胱公式,我们还可以计算出黑体型辐射源随L/r比值的变化情况,如图1-19所示,图中计算时取腔壁的比辐射率为0.9。可以看出,随着L/r值的增加黑体型辐射源的有效比辐射率也在增加,且当L/r(10时,有效比辐射率随zj/r值增加而迅速提高;当L/r>10时,再增加L/r值,黑体型辐射源的有效比辐射率提高不明显。
