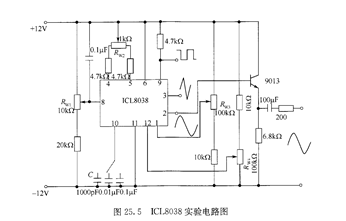

按图25.5所示的电路图组装电路,取C=0.01uFo调整电路,使其处于振荡,产生矩形波,AD8031AR通过调整电位器Rw2,使矩形波的占空比达到50%。AD8031AR

   保持矩形波的占空比为50%不变,用示波器观测℃L8038正弦波输出端的波形,反复调整Rw3和Rw:,使正弦波不产生明显的失真:调节电位器RⅥⅠ.使输出信号从小到大变化,记录引脚⑧的电位及测量输出正弦波的频率,并列表记录.

   改变外接电容C的值(取C=0.1uF和1000pF),观测3种输出波形,并与C=0.01uF时测得的波形进行比较,有何结论?

   改变电位器R睨的值,观测3种输出波形,有何结论?

   如有失真度测试仪,则测出电容C分别为0,1uF、0・01uF和1000pF时的正弦波失真系数r值(一般要求该值小于3%)。
