硅铝氧氮化合物

   自1978年α siAlON被报道后,一直是AD8564ARZ人们研究的材料热点。Krcvcl等制备了掺杂Cc、Tb、Eu掺杂的α sialon(Mc(l,【/v时+)v引+Si12(m+n)Al(lll+n)OnN(16n),其中Ⅶl是金属离子的价态,Mc=Ca,Y)荧光体,并研究其发光特性。

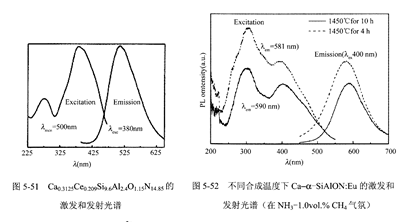

   Tb掺杂的Y―∝sialon可被254nm、2ωnm的紫光激发,不适合应用于白光LED。Cc掺杂的Y―α sialon的激发和发射光谱与氧化物基质相似。fCaO3125CcO207)α sialon在紫外光激发下有明亮的黄绿发射(见图5-51),被建议用为自光LED转换用绿色荧光体。

   掺Eu2+的αs认lON在280~钾0nm有较强吸收,且在550~ω0nm范围内有一个宽的黄光发射。Eu2+在C犷α sia1on中的发射波长为5ω~580nm,比在常规材料中的350~500nm要长得多,Tb3坏口cc3+也有相似的结果。CaO625⒏1075Al125N16作为基质材料可以增加Eu2+在α SiAloN中的溶解度。

   Xic等通过气压烧结法制备了化学式CaO625EuxSi075~3tA1125书JoN1臼(豸=0~0.25)的C旷αs认lON的黄色氮氧化物荧光体。通过一步法合成的C犷αS认lON也展示了较好的颗粒度和发光性能。能有效吸收紫外到可见光谱区域的光,并在583~ω3nm呈现出强的

单一宽带发射。X抬等还报道了Yb2+在αS认lON中的发光特性,观察到一个峰值位于54%m强的单一宽发射带。通过溶胶凝胶法合成前驱体,在NH31。Ol/o1.%CH4气氛中于1400~1500℃温

度下合成C犷αs认lON∶Eu,得到的产物可被近紫外或者蓝光激发(见图5-52)。
