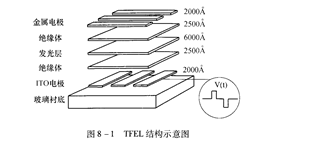

基板是玻璃板,透明电极是IT0膜,发光层由荧光体粉末或薄膜做成,背面电极用川膜做成。OB6561PCPA施加电压后,在电场作用下使发光层的荧光物质发光。驱动电压一般为⒛0Ⅴ。TFEL器件结构如图8-1所示。

   图8-1 TFEL结构示意图

   器件特点:电致发光显示器件也是平板结构,可实现大面积显示,功耗小、制作简单,有多种彩色;但工作电压高、亮度低、寿命短。

   应用情况:电致发光显示不仅可用做液晶显示的背光源,而且可以广泛用于发光标志、低照明度和各类仪表显示。ELD多用于各种计量仪表的表盘上,作为数字、符号显示,也可用做图形/图像显示,但因目前寿命和造价不太理想,故而还没有得到推广。
