元器件的插装
发布时间:2016/9/5 21:29:58 访问次数:575

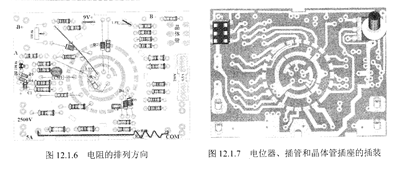

将成型的元器件按照装配图插装到印制电路板上。要求元器件的插装不能插错位置,二极管、ACB020470M/330K电解电容要注意极性。电阻插装时要求读数方向一致,横排的必须从左向右读,竖排的从下向上读。如图12.1.6所示,为MF-47A万用表的元件插装图,水平排列的电阻尾环,即误差环统一放置在右边,竖排的放置在上方,以便识别和读数。
将成型的元器件按照装配图插装到印制电路板上。要求元器件的插装不能插错位置,二极管、ACB020470M/330K电解电容要注意极性。电阻插装时要求读数方向一致,横排的必须从左向右读,竖排的从下向上读。如图12.1.6所示,为MF-47A万用表的元件插装图,水平排列的电阻尾环,即误差环统一放置在右边,竖排的放置在上方,以便识别和读数。
