损伤――双到直插D丨P和小型丨C封装SO|C

发布时间:2016/5/23 20:27:57 访问次数:819

   (1)可接受

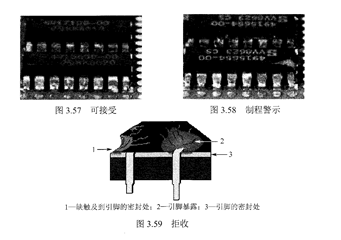

   元器件上无任何缺口、破裂或HCF4050表面埙伤,如图3.57所示。

   (2)制程警示

   制程警示如图3.58所示。

   ● 封装体有残缺,但残缺未触及引脚的密封处。

   ● 封装体上的残缺引起的裂痕未延伸到引脚的密封处。

   ● 封装体上的残缺不影响标识的完整性。

   (3)拒收

   ● 封装体上的残缺触及到引脚的密封处。       '

   ● 封装体上的残缺造成封装内部的引脚暴露在外,如图3.59所  示。

   ● 封装体上的残缺导致裂痕使硅片暴露。




   (1)可接受

   元器件上无任何缺口、破裂或HCF4050表面埙伤,如图3.57所示。

   (2)制程警示

   制程警示如图3.58所示。

   ● 封装体有残缺,但残缺未触及引脚的密封处。

   ● 封装体上的残缺引起的裂痕未延伸到引脚的密封处。

   ● 封装体上的残缺不影响标识的完整性。

   (3)拒收

   ● 封装体上的残缺触及到引脚的密封处。       '

   ● 封装体上的残缺造成封装内部的引脚暴露在外,如图3.59所  示。

   ● 封装体上的残缺导致裂痕使硅片暴露。
