应力释放――接线端

发布时间:2016/5/23 20:26:26 访问次数:623

元器件轴线与接线端边缘距离应大于元器件体直径的一半或13mm中的最大者。对于HC006A6A1Z元器件直径小于6mm,测量相邻的边缘,如图337所示。对于接线夹或粘接固定的元器件以及覆形涂覆的组件,两边引脚都有应力释放,如图3.38所示。

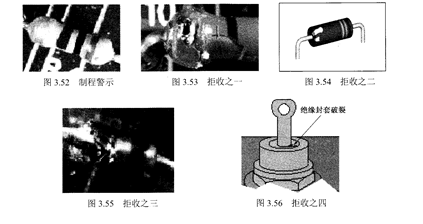

元器件表面绝缘涂层受到损伤,造成元器件内部金属材质暴露在外,或元器件严重变形,如图3,53和图3.54所示。

玻璃封装上的破裂超出元器件规范。

玻璃封装上的残缺引起的裂痕延伸到引脚的密封处,如图3.55所示。玻璃体破裂。绝缘封套破裂,如图356所示。

元器件表面绝缘涂层受到损伤,造成元器件内部金属材质暴露在外,或元器件严重变形,如图3,53和图3.54所示。

玻璃封装上的破裂超出元器件规范。

玻璃封装上的残缺引起的裂痕延伸到引脚的密封处,如图3.55所示。玻璃体破裂。绝缘封套破裂,如图356所示。
