创建电源网络一般有两种方法。

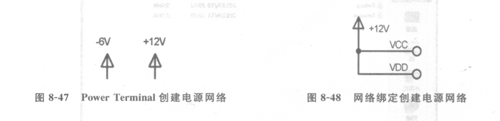

   第一种是通过Power终端的String屑性创建不同的电源网络。例如，图8-47创建了-6V和12V电源网络， PCF8574RGTR其电压值就是网络名。

   第二种是在原理图中用Wire Label Mode工具创建不同的电源网络，如图8-48所示。将VCC和VDD绑定到+12V电源上。

   图8-47  Power Terminal创建电源网络

   网络编译器设置

   图8-48  网络绑定创建电源网络

   Proteus 8提供了Living NetList功能，可以使ISIS Schematic Capture与ARESPCB I。ayout实时连在一起，省去了低版本中原理图到PCB中创建网络表这一环节，实现了质的飞越。除此之外，Proteus提供了与第三方PCB软件相连接的网络表格式，通过选择菜单Tools- Netlist Compiler命令，弹出如图8-49所示的网络表编译器对话框。从图中可以看出，该对话框主要包括Output、Mode、Scope、Depth和Format五大类参数。
