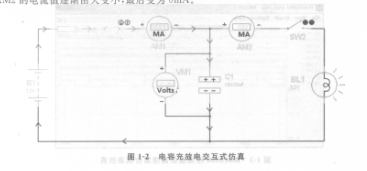

注意观察电解电容的电荷变化，电解电容开始充电，接电源的正极板带上了正电，MAX979CPE接电源的负极带上了负电荷，随着通电时间的进行，电荷量也在逐渐增加，根据RC构成的电路原理，修改Rl和Cl的值，充电时间也会发生变化。导线上的箭头表示电流的方向，当Cl上的电压值（即VM1的值，VM1为虚拟直流电压表）等于直流电压源的电压值时，停止充电，AM1（虚拟直流电流表）的电流值由开始的最大值逐渐变小，最终为OmA。断开SW1键，闭合SW2键，电容开始放电，灯炮的亮度由亮逐渐变暗（因为电容上的电荷在减少，灯泡的端电压在逐渐降低），当电容放电结束后，灯炮不完全发光了。AM2的电流值逐渐由大变小，最后变为OmA。

   Proteus VSM仿真有交互式仿真和高级图表仿真(Advaced Simulation Feature，ASF)两种仿真方式。交互式仿真是一种直观地反映电路设计的仿真，如图1-2所示。高级图表仿真是把电路中某点对地的电压或电流相对时间轴或其他参数的波形绘制出来，

打开配套电子资源实例中chapl中的DAC0808. pdsprj，其仿真效果图如图1-3所示。

   为了实现交互式仿真，Proteus提供了上万种具有SPICE模型元器件、3种探针、14种可编程的激励源、12种虚拟仪器等，具体的使用情况见第9～13章。
