Voltage:电源电压值，通过该文本框可以更改电源的电压值，但是对于已经明确电压值的电源， PCF8574DWR此属性不能修改，如GND、+5V等。

   Unconnected Power nets:显示没有配置的电源，在电源网络配置正确时，该框应该为空；如果配置不正确，该框列出了未连接的电源，通过Add和Remove按钮可以使未连接的电源与Name栏中相应的电源相连接或者解除连接。

   Use Default power rail connections:是否使用默认电源配置，勾选该项表示启用系统电源配置模式，如表8-3所示。

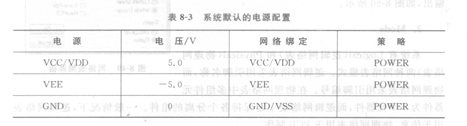

   表8-3  系统默认的电源配置

   第二部分是Class（布线类），默认为Power型。主要定义电源轨迹布线时的策略，在PCB Layout中有POWER、BUS和SIGNAL三种网络，这三种网络的布线策略各不相同，具体参阅第10章和第11章。
