Metafile是图元文件，分为普通CMR3U-04MTR13图元文件和增强型图元文件两种，扩展名分别为．wmf和，emf。图元文件将图形定义为编码的线段和图形，也称作“绘图类型”的图形‘211。Proteus提供的是增强型图元文件，选择该命令，弹出如图7-119所示的属性设置对话框。除了Options选项外，其他参数都与位图格式一致，因此下面主要讲解Options选项的功能。

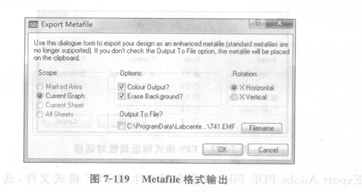

  图7-119  Metafile格式输出

   Colour Output：指定是彩色输出还是单色输出。勾选该项表示彩色输出，否则黑白色输出。

   Erase Background：是否擦除背景色，勾选该项表示擦除背景色，不勾选该项表示保留背景色。

   DXF(Drawing Exchange File，绘图交换文件)是由很多的“代码”和“值”组成的数据对构造而成的，这里的代码称为组码(group code)，指定其后的值的类型和用途。每个组码和值必须为单独的一行。DXF文件被组织成为个段(section)，每个段以组码O和字符串SECTION开头，紧接着是组码2和表示段名的字符串(如HEADER)。段的中间可以使用组码和值定义段中的元素。段的结尾使用组码0和字符串ENDSEC来定义[22,23]。选择该命令，弹出DXF格式输出设置对话框，如图7-120所示。下面主要讲解Scale和Reflection选项。
