异类多组元器件JWD-172-1干弹簧继电器创建

   异类多组元器件主要指一个元器件中包含多个不同的组件。例如， ER1E继电器一般包含一个线圈绕组和两个触点，如图6-31．所示。这里以JWD-172-1干弹簧继电器为例（配套电子资源实例为chap6中的Relay. pdsprj），其引脚分配如图6-32所示，其额定的启动电压为9V，封装为RLY-P& B-J WD。

   图6-31  继电器符号    图6-32     RLY-P& B-JWD引脚

   绘制元器件框图并放置引脚

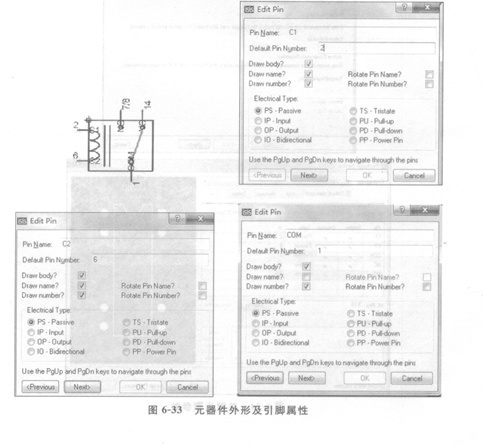

   按照图6-33所示，利用二维模型工具绘制元器件外形，放置引脚并修改属性。在图中为了让大家看清引脚的分配情况，将引脚号和引脚名称都显示出来，导致元器件表面很乱，所以实际制作中常常将引脚号和引脚名称都隐藏。
