完成系统模型构建及参数设置后，在模型窗口中选择执行File\Model Properties命令，在打MAX4163EUA+T开的窗口中选择Callbacks标签页，在Model pre-load function列表中设置参考信号频率j;=2000Hz，压控振荡器增益Kvco=1800×27c，压控振荡器的自由振荡频率w =150×2兀，LPF的截止频率无=10Hz。此后，在Simulink模型窗口选择执行Simulation/Configuration parameters命令，在打开的配置参数对话框中设置仿真参数：Start time - O.Os，Stop time=1.5e-2s．max step size= auto。仿真参数设置完毕后，在模型窗口中执行Simulation—Start命令启动仿真过程，仿真结束后双击Scope模块可以看到如图8-8所示VCO控制信号、参考信号和合成信号波形，根据VCO控制信号可以发现9ms后锁相环的频率锁定，但是VCO控制信号波形有较大波动，合成信号频率有短暂的漂移。

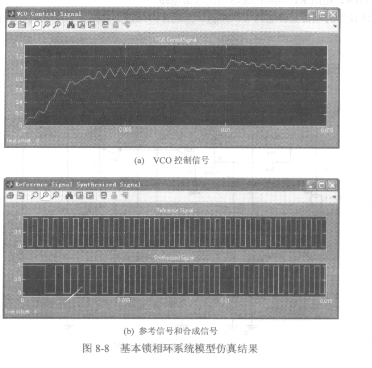

  (a) VCO控制信号  (b)参考信号和合成信号

  图8-8基本锁相环系统模型仿真结果
