基本锁相环总体模型
发布时间:2016/3/24 20:11:02 访问次数:571

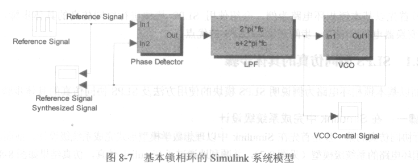

基本锁相环的总体Simulink系统模型如图8-7所示，包含上述鉴相器(Phase Detector)模块、低MAX4162EUK-T通滤波器(LPF)模块和压控振荡器(VCO)模块。为了完成棋型仿真，模型中还包含了输入参考信号模块、参考信号和合成信号波形显示模块。输入参考信号模块采用Simulink库的Sources子库中的Pulse Generator模块实现，其周期设置为l/f秒，脉宽50%，其中Z为参考信号频率。波形显示模块采用Simulink库的Sinks子库中的Scope模块实现。
基本锁相环的总体Simulink系统模型如图8-7所示，包含上述鉴相器(Phase Detector)模块、低MAX4162EUK-T通滤波器(LPF)模块和压控振荡器(VCO)模块。为了完成棋型仿真，模型中还包含了输入参考信号模块、参考信号和合成信号波形显示模块。输入参考信号模块采用Simulink库的Sources子库中的Pulse Generator模块实现，其周期设置为l/f秒，脉宽50%，其中Z为参考信号频率。波形显示模块采用Simulink库的Sinks子库中的Scope模块实现。
